在對機構進行力學分析時，對于低速機械，因其慣性力較小，常常忽略不計，此時只需做靜力分析；但是對于高速沖床機械，由于其慣性力很大，故必須對其進行動態靜力分析，即將慣性力視為一般外加于相應構件上的力，再按靜力分析的方法進行分析。高速沖床因其較大的旋轉速度，會產生很大的慣性力，而這些慣性力通過作用于曲軸支撐端處的力，以及作用于滑塊導軌面上的力使機身產生振動。

機構中各運動副反力對整體機構來說是內力，為了確定運動副中的反力，不能就整個機構進行受力分析，需要將機構分解為若千個構件組，然后進行逐個分析。為了能以靜力學方法解出構件組中所有的未知數，則構件組必須滿足靜定條件，即對構件所能列出的獨立的平衡方程數應等于構件中所有未知力的數目。

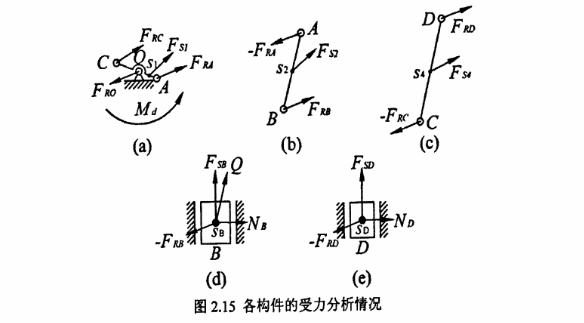

為求出高速沖床工作機構對機身的作用力，將系統解除約束，分解成五個剛體，并根據運動學分析求出的各構件的角加速度和質心加速度，求出各構件的慣性力，將其視為外力施加于構件上，其受力簡圖如圖2.15所示，其中Ｑ為滑塊上的外載荷?？紤]重力因索，忽略導軌摩擦力，以下對各構件進行受力分析。

\\
